接入廣域網——NAT內、外部網絡地址轉換 網絡IP地址轉換應用

2015-10-12 08:47 作者：admin 瀏覽量：

　　AT基本IP地址轉換原理

　　總體來說，NAT進行地址轉換的過程就是“本地地址”與“全局地址”之間的轉換過程，無論數據包是從內部網絡發往外部網絡，還是從外部網絡發往內部網絡。不同的只是本地地址和全局地址所對應的網絡不同，以及數據包重新封裝的源和目的地址不同。一下以一個實驗實現NAT轉換，并且用本地主機訪問外部服務器，并實現DNS轉換。（北京網絡管理外包）

　　實驗思路：

　　pc0和pc1作為本地主機有自己的本地ip ，在訪問公網上的服務器時，首先要把這兩個本地ip轉化為大類ip，在公網上通信，現為他們分配的內部全局ip為192.168.1.1和192.168.1.2，目的地址為外部本地ip設為192.168.2.1和192.168.2.2，其他配置詳見步驟

　　注意：

　　1)選擇帶有擴展槽的路由，加串口槽

　　2)連線時，有一根帶時鐘的serial DCE線，先連接那一端，哪一端就作為DCE端，需要配時鐘頻率

　　實驗步驟：

　　1)配置設備地址，開啟路由端口(電腦維護外包)

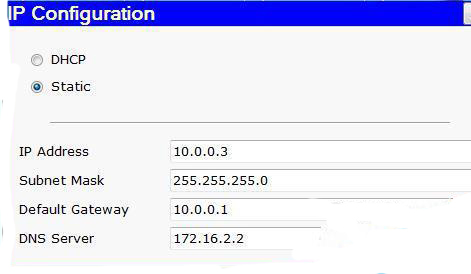

　　PC0

　　PC1

　　R0：

　　Router>en

　　Router#conft

　　Enterconfiguration commands, one per line. End with CNTL/Z.

　　Router(config)#intf0/0

　　Router(config-if)#ipadd 10.0.0.1 255.255.255.0

　　Router(config-if)#nosh

　　%LINK-5-CHANGED:Interface FastEthernet0/0, changed state to up

　　%LINEPROTO-5-UPDOWN:Line protocol on Interface FastEthernet0/0, changed state to up

　　Router(config-if)#ints1/0

　　Router(config-if)#ex

　　Router(config)#ints1/0

　　Router(config-if)#ipadd 172.16.1.1 255.255.255.0

　　Router(config-if)#clockrate 1200 (因?yàn)槲覀兙€(xiàn)連接的R0)(it外包)
