大家好，我是一枚從事IT外包的網絡運維工程師，今天和大家分享的是，如何在web頁面下AP管理相關的配置。簡單網絡運維，從Web管理學習,一步一步學成運維大神。

AP管理

AP組配置

AP組

背景信息

AP組用于對多個AP進行批量配置，當AC管理的多個AP需要進行同樣的配置時，可以將AP加入到同一個AP組中，對AP組進行統一配置操作。

操作步驟

· 新建AP組
1. 依次單擊“配置 > 無線管理 > AP管理 > AP組配置 > AP組”，進入“AP組”頁面，如圖1-147所示。
圖  AP組頁面  2. 在“AP組名稱”處輸入新增的AP組名稱，單擊“添加”，新增的AP組會添加到AP組列表里。
· 刪除AP組
3. 依次單擊“配置 > 無線管理 > AP管理 > AP組配置 > AP組”，進入“AP組”頁面，如圖1-147所示。
4. 勾選目標AP組，單擊“刪除”。
5. 在彈出窗口中單擊“確定”，刪除AP組。
· 搜索AP組
6. 依次單擊“配置 > 無線管理 > AP管理 > AP組配置 > AP組”，進入“AP組”頁面，如圖1-147所示。
7. 在“AP組列表”中選擇搜索項，輸入搜索項內容，單擊“”，完成AP組的搜索。
· 為AP組綁定模板
8. 依次單擊“配置 > 無線管理 > AP管理 > AP組配置 > AP組”，進入“AP組”頁面，如圖1-147所示。
9. 單擊AP組名稱右面的“配置”，進入“AP組配置”頁面，如圖1-148所示。

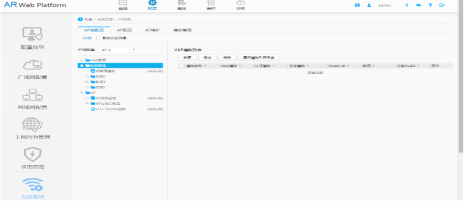

圖1-148  AP組配置頁面  10. “AP組配置”頁面左側顯示AP組的各類配置，具體配置關系如表1-64所示。
表  AP組配置項

AP組配置項	說明
射頻管理	為AP組配置射頻參數，使射頻的性能達到更優： § 域管理模板：為射頻配置國家碼和DCA信道集合。 § 射頻0/射頻1/射頻2：配置射頻的各項參數。
AP	為AP組配置AP系統參數和AP有線口參數： § AP系統模板：為AP組配置系統參數。 § ETH-TRUNK模板：為AP組配置AP有線口參數。

1. 單擊“應用”，系統彈出“提示”對話框，單擊“確定”，完成配置。
· 配置射頻
2. 依次單擊“配置 > 無線管理 > AP管理 > AP組配置 > AP組”，進入“AP組”頁面，如圖1-147所示。
3. 單擊AP組名稱右面的“配置”，進入“AP組配置”頁面。
4. 單擊“射頻管理”前的，在展開項中單擊“射頻0”、“射頻1”或“射頻2”，進入射頻配置頁面，如圖1-149所示。具體參數說明請參見表1-65。

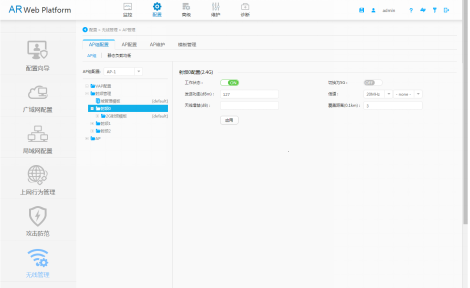

圖1-149  射頻配置頁面  表1-65  射頻配置參數

項目	說明
射頻0配置(2.4G)/射頻1配置(5G)/射頻2配置(5G)
工作狀態	開啟/關閉射頻功能。
發送功率(dBm)	指定射頻的發送功率。
信道	指定射頻的工作帶寬和工作信道。
天線增益(dB)	指定射頻的天線增益。
覆蓋距離(0.1km)	指定射頻覆蓋距離參數。
切換為5G	開啟/關閉射頻工作頻段切換到5GHz頻段的功能。僅射頻0支持此項配置。

5. 單擊“應用”，系統彈出“提示”對話框，單擊“確定”，完成配置。

靜態負載均衡組

背景信息

負載均衡功能適用于AP覆蓋范圍重疊度較高的場景。如果參與負載均衡的AP距離較遠，可能導致STA接入距離較遠的AP，從而影響用戶無線上網體驗。
當AP間的負載差值到達負載均衡差值門限時，可能導致部分無線用戶接入慢。因?yàn)楫?dāng)?shù)竭_(dá)差值門限時，根據負載均衡算法，此時AP將拒絕STA接入請求。只有當STA繼續向此AP發送關聯請求，且重復次數大于設置的最大拒絕關聯次數，AP才會最終允許STA接入。
靜態負載均衡是將提供相同業務的一些AP通過手工配置加入到一個負載均衡組中。當STA需要接入WLAN網絡，通過某AP向AC發送關聯請求時，AC根據負載均衡算法判斷是否允許STA接入。實現靜態負載均衡，需要滿足：
· 如果是多頻AP，則相同射頻的AP之間實現負載均衡。
· 每個負載均衡組內成員有限，最多支持16個。

操作步驟

· 新建靜態負載均衡組
1. 依次單擊“配置 > 無線管理 > AP管理 > AP組配置 > 靜態負載均衡”，進入“靜態負載均衡”頁面，如圖1-150所示。

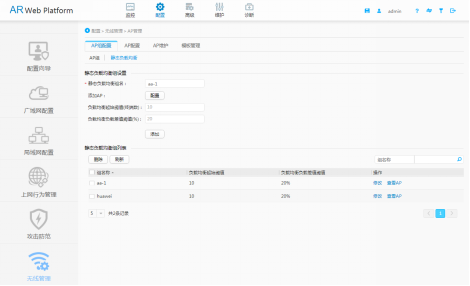

圖1-150  靜態負載均衡頁面  2. 配置靜態負載均衡組的各項參數。具體參數說明請參見表1-66。
表1-66  靜態負載均衡組參數說明

項目	說明
靜態負載均衡組名	指定新建的靜態負載均衡組名稱。
負載均衡起始閾值(終端數)	指定基于用戶數的靜態負載均衡的起始閾值。
負載均衡負載差值閾值(%)	指定負載均衡的差值閾值。
可選AP	單擊“配置”，進入“添加AP”頁面，在“添加AP”頁面，選擇加入到負載均衡組的AP。
已選AP	單擊“配置”，進入“添加AP”頁面，在“添加AP”頁面，查看已經選擇準備加入到負載均衡組的AP。

3. 單擊“添加”，完成配置。
· 修改靜態負載均衡組
4. 依次單擊“配置 > 無線管理 > AP管理 > AP組配置 > 靜態負載均衡”，進入“靜態負載均衡”頁面，如圖1-150所示。
5. 單擊靜態負載均衡組名稱右面的“修改”，在新頁面中修改相關參數。具體參數說明請參見表1-66。
6. 單擊“確定”，完成修改。
· 刪除靜態負載均衡組
7. 依次單擊“配置 > 無線管理 > AP管理 > AP組配置 > 靜態負載均衡”，進入“靜態負載均衡”頁面，如圖1-150所示。
8. 在“靜態負載均衡組列表”中，選中需要?jiǎng)h除的靜態負載均衡組，單擊“刪除”。
9. 在彈出窗口中單擊“確定”，刪除勾選的靜態負載均衡組。
· 搜索靜態負載均衡組
10. 依次單擊“配置 > 無線管理 > AP管理 > AP組配置 > 靜態負載均衡”，進入“靜態負載均衡”頁面，如圖1-150所示。
11. 在“靜態負載均衡組列表”中選擇搜索項，輸入搜索項內容，單擊“”，完成靜態負載均衡組的搜索。
· 添加AP
12. 依次單擊“配置 > 無線管理 > AP管理 > AP組配置 > 靜態負載均衡”，進入“靜態負載均衡”頁面，如圖1-150所示。
13. 單擊“配置”，進入“添加AP”頁面，選擇需要加入的AP和射頻，如圖1-151所示。

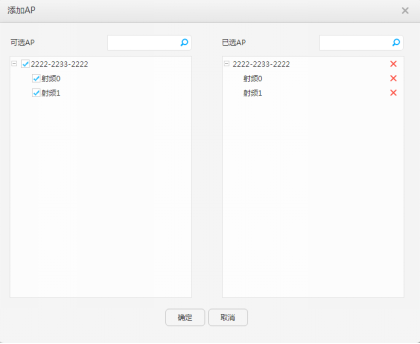

圖1-151  添加AP  14. 單擊“確定”，完成配置。
· 查看AP
15. 依次單擊“配置 > 無線管理 > AP管理 > AP組配置 > 靜態負載均衡”，進入“靜態負載均衡”頁面，如圖1-150所示。
16. 單擊靜態負載均衡組名稱右面的“查看AP”，進入“查看AP”頁面，輸入AP名稱，單擊“”，搜索對應的AP信息。
17. 單擊“關閉”，返回靜態負載均衡頁面。
